家具噴漆房以氣流方向劃分

1、橫流式噴漆房氣流從房的一端流向另一端。

      此種機型成本低，易安裝。缺點：霧狀物沿著車身側面移動，且霧氣不能從操作者的面部周圍除去，工作環境不盡人意。

2、側面下沖式噴漆房

      空氣通過天棚的過濾裝置進入噴漆房，由房的側面墻根排出。這是中檔價格的噴漆房。由于霧狀物遠離物體本身，且能從操作者的周圍除去霧氣，因而噴漆效果和工作環境均較理想。

3、全下沖式噴漆房體現了當今最先進的技術。

      空氣從天棚進入，通過地坑或地下室排放到外面。這種排氣方式可得到較潔凈的噴漆過程和安全的工作環境。但其成本高，占用空間大。

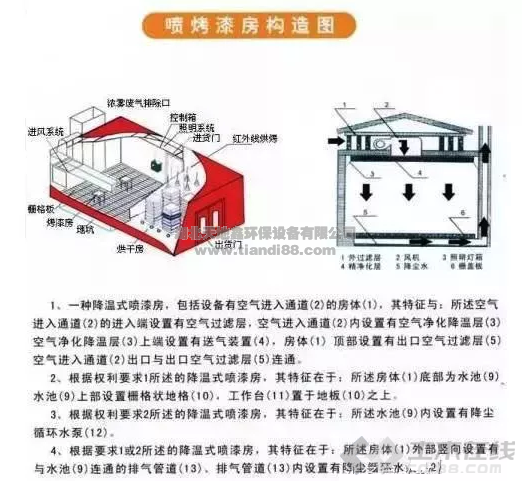

      一、家具噴漆房的工作原理噴漆時，外部空氣經進風口初級過濾后，由送風機送入到漆室靜壓室內，在經頂過濾棉二次過濾后均流入漆房作業空間，氣流由上而下在工件周圍形成風幕。這時漆房內有載風速>0.3m/s，噴漆產生的漆霧不會在操作者呼吸帶處停留，而隨氣流迅速下降氣流經底部水過濾后由排風道高空排放。

      二、烤漆房空氣凈化系統過濾系統裝置采用兩道過濾層，粗效過濾層有效的捕捉直徑大于10um 的塵粒，精密級高效過濾層具有多層結構，能有效捕捉直徑大于4 um的塵粒，整個過濾系統容塵量大，阻力小，壽命長，過濾效率可過98%以 上。

       三、風循環系統風循環系統由一套完整的機組構成，機組配套一組風機，由2臺3KW風機送風，總風量為24000平米，使室風有載風速>0.3m/s，從而保證室內空氣流通迅速，無漆霧殘留，保證了操作人員的健康和噴漆效果。風機采用西門子技術生產的噴漆、烤漆房專用空調式風機，結構緊湊，耗電量低，性能穩定。

       四、漆霧處理系統漆霧處理采用水式過濾，使用成本低，漆霧吸附理想，效果好。室內噪音符合GBJ87-85《工業企業噪音控制設計規范》不超過85分貝 在我國目前的發展現狀及工作結構原理。

漆霧回收的原理漆霧回收可分成二個部分：

     一是噴涂工件時，漆霧與水簾碰撞混合，水簾會溶入部分漆霧落入水槽；

     二是未溶入水簾的漆霧經水簾板底部縫隙進入水洗室，與霧化噴嘴噴出的水霧充分混合，氣水分離沉降后流入水槽。在水槽中定期加入漆霧凝聚劑形成漆渣。

      噴漆廢氣治理方案概況家具制品有限公司是指專門從事木制家具為主的企業。家具廠的廢氣大多數來源于家具噴漆，生產。

噴漆廢氣主要由2部分組成：

一是液態的漆霧，

二是氣態的VOCs。

       主要設備情況：開料鋸、排鉆機、封邊機、壓料機、拼板機、磨機、噴油水簾柜、吸塵機、帶鋸、吊鑼、地鑼、立軸、平刨、雙面刨、斷料鋸、修邊機、單面刨、手拉鋸、燕尾榫機、梳榫機、對接機、雙頭剪、打孔機、空氣壓縮機。

       生產工藝為：木料→裁板→鉆孔→組立→打磨→噴漆→檢驗皮→裁剪→縫紉→捫工→包裝→出貨 。

       噴漆部在生產過程中噴漆工序所采用的噴涂劑主要為油漆，有一定量的廢氣外排，廢氣的主要成分是油漆粉塵（漆霧）及揮發的苯及苯系物（俗稱天那水），對周圍環境有一定影響。

油漆污染物及其危害性

Ⅰ、主要污染物：

㈠漆霧；

㈡揮發性有機廢氣

Ⅱ、污染物的形成及危害性：

      1.漆霧：液態油漆在氣壓作用下形成的霧化粉塵顆粒物，呈粘稠狀，極易吸附在所接觸的人或物體上，而且還是潛在的致癌物質，對整個大氣環境造成污染。

      2.揮發性有機廢氣：有機溶劑，主要為三苯（苯、甲苯、二甲苯）是用來稀釋油漆以達到物件表面光滑美觀的目的，但有機溶劑極易揮發，不能長時間隨油漆附著於物件表面，在噴涂及晾干過程將全部釋放出來，從而形成有機廢氣，其特點為無色、極具刺激性，隨空氣的流動而擴散於大氣中，能通過人體呼吸或直接作用人體，對人體的呼吸系統、血液、心肺、肝臟、黏膜、眼睛、神經等造成傷害，也會通過皮膚直接傷害人們。

噴漆廢氣治理設計方案設計原則

（1）、環保設備運行時對正常生產不造成影響；

（2）、設計科學、布局合理、運行穩定、環保節能；

（3）、投資省，設備管理、維護方便，運行費用低；

（4）、不出現抽排風過大或不及，不出現漏風、漏水等現象；

（5）、保證污染物經治理后達標排放，不產生二次污染；

（6）、工藝先進，兼顧長遠發展噴漆廢氣治理設計方案設計目標經治理后，污染物排放達到標準DB44/27-2001《大氣污染物排放限值》第二時段一級排放標準；苯外排濃度低于12mg/m3。甲苯外排濃度低于40mg/m3。二甲苯外排濃度低于70mg/m3。油漆粉塵排放濃度低于120mg/m3。

噴漆廢氣處理工藝比較現階段針對有機廢氣的處理工藝主要有：

      隔離法、吸收法、等離子低溫催化氧化法、吸附法。

     （1）等離子低溫催化氧化法：等離子體是物質存在的除固態、液態、氣態之外的第四種狀態，具有宏觀度內的電中性與高導電性。等離子體中含有大量的活性電子、離子、激發態粒子和光子等。這些活性粒子和氣體分子碰撣的結果，產生大量的強氧化性自由基O&dot、OH&dot、HO2和氧化性很強的O3；有機物分子受到高能電子碰撞，被激發及原子健斷裂而形成小碎片基團或原子；O&dot、OH&dot、HO2、O3等與激發原子、有機物分子、基團、自由基等反應，最終使有機物分子氧化降解為CO、CO2和HO2。優點：廣泛適用性，適合于處理低濃度（〈1～1000ppm〉）、劇毒劇臭的有害氣體，彌補了其他技術無法處理的空白。以及操作簡單。缺點：單獨的低溫等離子體技術在處理有害氣體時還是有其欠缺的地方，如不能完全徹底地把有害氣體轉化為無害氣體，副產物較多；且在氧等離子體下產生大量的臭氧；能耗較高；脫除效率較低等。

      （2）吸附法：利用多孔性的活性炭、硅澡土、無煙煤等分子級的大表面剩余能，將有機氣體分子吸附到其表面，從而凈化。優點：處理效率高（活性炭吸附可達99%以上），適用廣泛，操作簡單，投資費用低。缺點：系統風壓損失大，使得能耗較高，吸附劑的飽和點難掌握，吸附劑容量有限，運行費用較高。

     （3）隔離法：是通過特種過濾材料，置放於廢氣外排過程，經機械隔離，從而達到治理效果。優點：對漆霧治理效率高，無技術要求，操作簡單。缺點：不能有效去除有機物。

      （4）吸收法：利用吸收液與廢氣相互接觸，使廢氣中的有害物質溶入吸收液中，從而使廢氣得以凈化。吸收液另行處理。優點：投資小，運行費用低，操作簡單。缺點：處理效率低，不穩定，凈化效率不高，約為50%，難於達到相關環保要求，適合低濃度有機廢氣，有二次污染。

      （5）冷凝法：通過冷凝降溫，當溫度低于有害物質的凝結點時，氣態的有害物質轉化為液態，從空氣中分離出來，從而凈化。優點：運行穩定，凈化效率高。缺點：投資較大，對環境及操作人員要求較高，且能耗過大，運行費用高。

     目前大部分工廠在處理噴漆廢氣時采用水簾洗滌裝置或顆粒炭吸附法，水簾洗滌法處理后的噴漆廢氣一般達不到《大氣污染物排放標準》GB16297-96中的標準。顆粒炭吸附法一般未采取再生措施，設施運行一定時間后需更換新炭。

目前對于家具廠噴漆廢氣處理設備工藝有效的幾種治理方法是：

有機氣體凈化塔：

       此法屬兩相逆向流填料吸收塔。噴漆廢氣體從廢氣處理塔體下方進氣口進入凈化塔，由通風機迅速充滿進氣段空間，上升到第一級填料吸收段。在填料的表面上，氣相中酸性(或堿性)物質與液相中堿性(或酸性)物質發生化學反應，反應生成物質(多為可溶性酸(堿)類)隨吸收液流入下部貯液槽。未完全吸收的酸性(或堿性)氣體繼續上升進入第一級噴淋段。形成無數細小霧滴與氣體充分混合接觸，繼續發生化學反應，然后酸性(堿性)氣體上升到二級填料段、噴淋段進行與第一級類似的吸收過程。廢氣處理塔體的最上部是除霧段，氣體中所夾的吸收液霧滴在這里被清除下來，經過處理后的潔凈空氣從廢氣凈化塔上端排氣管排入大氣。

       活性炭吸附塔的漆霧凈化器由兩級干式過濾器、一級漆霧過濾棉和一級高效過濾器組成。漆霧過濾棉主要過濾從干式過濾器逃逸的細微顆粒物及進一步分離漆霧中的稀釋劑。高效過濾器主要分離顆粒物，使顆粒物凈化效率達到99%以上。漆霧凈化器具有設備結構簡單、體積小、投資少、安裝與維護方便，運行時間長、費用低；不需要頻繁更換濾料，漆霧顆粒處理簡單，不會造成二次污染等特點。

噴漆廢氣治理工藝流程框圖及說明

      1、處理工藝的選定綜上所述，各種方法均有優缺點，一個優秀的處理工藝必需是集眾所長，避其所短，必需高效、實用、低能耗、易操作。實踐證明，單獨采用任何一種方法都不能達到高效治理目標。

    2、噴漆廢氣治理工藝流程框圖廢氣處理設備的工作流程：噴漆廢氣經過液體吸收單元、除霧層、填料層、漆霧過濾器、活性炭吸附塔等的處理后在漆霧等顆粒物和SO2、NOX、CO、CH等氣態污染物均可以很好有效地去除，技術先進可靠。該技術核心是活性炭吸附裝置，廢氣經收集系統進入洗滌塔進行洗滌，去除噴漆廢氣中的粉塵和部分有機廢氣，再進入漆物過濾器中去除漆霧，然后由活性炭吸附塔進行吸附凈化處理，凈化過的氣體由風機排到大氣中。

噴漆廢氣治理工程工藝說明

       漆霧廢氣產生于噴涂過程，液態漆油在氣壓作用下形成霧化粉塵顆粒物及揮發三苯等有機危害物，濃度較高，粒徑較小，絕大部分在10μm以下，膠原漆霧廢氣經過水簾柜清洗后，對膠油起到很好的清洗降解作用，經濕式旋流板塔進一步清洗處理后，再進入活性碳吸附床，有機氣體在活性炭吸附塔內被活性炭吸附，凈化氣體由外排風管高空排放。該法凈化效率可達95％以上，大大改善了大氣環境。

       濕式旋流板塔除塵器在濕法除塵中技術較先進，在鍋爐上除塵脫硫及噴涂除漆霧效果尤為顯著，應用也非常廣泛，較噴淋及其它濕法工藝除塵效果更好，凈化后氣體濕度含量更低。既清除95％以上的漆塵，又保證氣體濕度含量低，濾水簡單。確保下一工序活性炭的使用效率及延長使用周期，從而降低成本。噴漆廢氣經過集氣罩進行收集，然后匯入支管，由支管匯入集氣總管，然后再進入廢氣凈化系統，經凈化處理后達標排放。
